Identificació dels elements normalitzats que s’han d’incorporar al producte.

Portalàmpades de rosca gran per a bombetes fins a 75 w. De potència.

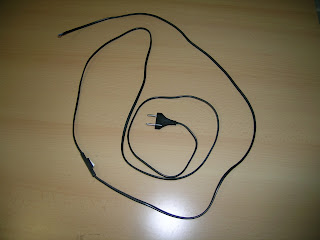

Cablejat amb cable paral·lel de 2 x 2.5 de color negre amb clàvia injectada.

Passacables amb fixador, amb femelles de M10

Tija perforada, que facilita el pas del cable, de M10 per a subjectar el portalàmpades al suport, amb les corresponents femelles de M10

Cargols halen de M6 per 20 mm, per a subjectar les pantalles entre sí.

Femelles cegues de M6 cromades, i separadors de 8 mm. De diàmetre per 12 de llargada .

Bombetes de baix consum de rosca gran i de 15 watts

 Conjunt de tots el elements muntats

Les operacions de preparació de les màquines.

Cisalla: galgar amplades i llargades de les pantalles, galgar-la per a tallar els suports del portalàmpades

Premsa: galgar i preparar utillatge per a fer  forats per el pas del cable elèctrics, i furats per aguantar-se entre si les dues parts que conformen les pantalles.

Plegadora: galgar-la per que doblegui les pantalles a mides determinades i a 120º, així com per doblar els suports del portalàmpades.

Fresadora CNC: programar-la per ha fer les tres variants la de regates verticals, la de regates inclinades i la de regates corbes.

Fabricació d’utillatges

Construcció d’un útil per a poder fresar les xapes de dues en dues a la fresadora.

Realització de ganxos de filferro per a subjectar les pantalles en la cabina de pintura.

Màquines i eines utilitzades.

En el nostre taller

Cisalla, per tallar las xapes que conformen les pantalles i tallar els suports del portalàmpades

Premsa per fer els furats corresponents a la subjecció de les dues parts de la pantalla i pel forat del passacables , així com el furat per subjectar el portalàmpades

Fresadora de control numèric, per a tallar les escletxes per on ha de sortir la llum (aquesta màquina supleix una Punxonadora que seria la idònia per fer aquesta feina, però en el nostra taller no en disposem)

Plegadora, per a doblar les pantalles a 120º. I per doblar els suports portalàmpades a 90º

Mola i cinta desbarbadora, per a treure les rebaves deixades per la Cisalla i la Fresadora.

Fora del nostre taller

Cabina de pintura hermètica amb extracció de pols, per pintar amb imprimacions i pintura liquida amb assecat per escalfor.

Taller de muntatge.

Hem utilitzat un seguit d’eines, entre elles: pelacables, alicates, claus fixes, claus halen, etc.

Determinació dels costos de producció.

Els costos de producció d’una seria de 50 unitats, per manca de temps els hem determinat de la següent manera:
Pel que fa a feines del taller mecànic els 945 minuts empleats tenen un cots aproximat de 283,5 euros.
Les feines de pintat i tractaments superficials (pintura de planxisteria o similars) tenen un cost aproximat de 135  euros. uns 180 minuts de feina.
Import dels materials comprats en el mercat (acer, portalàmpades, cablejats, tornilleria , etc. ) pugen a .... euros.
Les feines de muntatge i embalatge uns720 minuts, pugen a 708 euros.

La suma total de la sèrie de 50 unitats es de  728,70 euros, que representa un preu unitari de 14,57euros per làmpada.

Pintura

L’acabat superficial de les làmpades serà pintades amb pintura negre mate.
Aquest procés el farem als tallers de l’empresa Brillauto, del polígon Pla de Baix d’Olot.


Per tal de preparar el procés de pintat de les làmpades prèviament
Hem fet un ganxos per poder-les subjectar una vegada pintades i per penjar dins la cambra de pintura en el temps de secatge.

Les planxes estaran ben polides per tal de millorar l’acabat final.

El dia 13 de desembre varem dedicar tota la tarda a pintar.

El propietari de l’empresa va proposar-nos fer una jornada en el seu taller amb la finalitat de pintar les làmpades i aprendre tot el procés, un oficial del taller va tenir cura de nosaltres i el varem ajudar a pintar totes les peces.

El procés fou:
- en primer lloc varem desengrassar les xapes i retirar les marques de rotulador, desprès una primera capa d’imprimació de color blanquinós i finalment la capa definitiva de pintura negre de secat a l’aire. (acabat similar als automòbils)

L’endemà ja varem poder recollir les làmpades i procedir al seu muntatge.

Muntatge

Varem habilitar l’aula de metrologia per fer una cadena de muntatge .

Desplegarem tots els materials necessaris i iniciarem el muntatge de forma racional, cada un dels efectius s’encarregar d’una part del procés , des de pelar els cables i connectar-los al porta làmpades fins encaixar les peces metàl•liques, etc..

Identificació dels elements normalitzats que s’han d’incorporar al producte.

Per tal de poder muntar la sèrie ens farà falta :

Material elèctric
- 50 cables elèctrics amb endoll i interruptor incorporat.
- 50 passa cables per superar la xapa exterior.
- 50 portalàmpades amb rosca de M10
- 50 tiges roscades de M10x15
- 100 femelles de M10
Material de ferreteria
- 200 cargols hallen de M6x25
- 200 femelles M6 cegues
- 200 separadors
El material elèctric comprat a Novallum i el de ferreteria a Can Manxa
